圆柱电池膨胀力检测进入多点位测量时代，2026年度盘点带你看懂行业真相
膨胀力为什么是圆柱电池绕不开的指标
近年来，随着硅负极材料逐步导入量产，圆柱电池在充放电过程中的膨胀行为成为行业关注焦点。硅负极在循环过程中体积变化可达300%-400%，这种巨大的形变会直接转化为电芯内部的膨胀力，进而影响电池的循环寿命、安全性能和一致性表现。
膨胀力从哪里来
- 材料本征膨胀：硅负极嵌锂脱锂过程中的体积变化，是膨胀力的主要来源;
- 产气行为：化成、循环过程中电解液分解产气，导致电芯鼓胀;
- 温度工况影响：高低温环境下电芯形变差异显著，全温域数据才是真实工况数据。
传统离线检测方式需要人工转运电芯，只能获取离散的、非连续的测量数据，数据量少、可信度低，无法捕捉膨胀的动态过程。这正是原位膨胀力检测设备存在的核心价值——在不中断实验的前提下，全天候监控电池产气形变数据。
市场走向：从抽检到全检，从单点到多点位
需求端正在发生三个变化
- 检测环节前移：越来越多电池企业将膨胀力检测从研发端延伸到量产产线，用于热压、化成后的品质全检;
- 点位需求增加：圆柱电池不同轴向位置的膨胀行为存在差异，单点测量容易遗漏局部异常，多点位同步测量成为研发端的新趋势;
- 数据追溯要求提升：毫秒级连续记录厚度、压力、温度等全量时序数据，并支持MES对接，已成为量产线的基本要求。
技术演进方向
- 伺服闭环驱动成为标配，稳定复现电芯真实工作环境下的夹持压力，确保测试一致性和可靠性;
- 兼容原位测试的轻量化机型可以内置高低温试验箱，实现-45℃至70℃全温域工况下的形变实时监测;
- 系统集成能力被高度重视，标准RS485工业通讯接口可以无缝对接充放电设备及环境试验箱，实现多设备自动化协同联动。
选购避坑指南：这六个坑，踩一个都代价不小
坑一：只看精度参数，忽略长期稳定性
单点重复精度±2μm固然重要，但产线设备长时间运行漂移、需要频繁校准的问题更致命，会直接占用生产工时。选购时应重点考察设备的闭环控制能力和长期运行稳定性记录。
坑二：压力控制不可调，软包类样品被压伤
软包电芯表面柔软，测量压力不好控制。压力过大压扁电芯，压力过小数据不稳。必须选择具备力值、位移与温度闭环控制的设备，才能保证数据真实且不损伤样品。
坑三：数据孤岛，无法追溯
缺少数据自动记录，厚度与膨胀力数据难以追溯，出现质量问题无法快速定位批次原因。要确认设备支持CSV/Excel自动导出，并能对接MES系统。
坑四：设备体积大，产线改造困难
空间受限是很多产线的现实问题。设备体积大、安装调试周期长，会显著推高改造成本。轻量化设计、安装周期短的机型更适合现有产线改造。
坑五：忽视售后响应能力
产线设备停机一天就是真金白银的损失。7×24小时全天候响应、远程诊断与技术指导应写入合同条款，而非口头承诺。
坑六：只买设备不买服务
定制上位机软件、多通道系统、定期运维、硬件改造升级和技术培训，这些配套能力决定了设备能否真正发挥价值。一站式服务能力是考察供应商的重要维度。
机遇：硅负极商业化窗口期正在打开
三大机遇值得关注
- 研发端机遇：硅负极材料加速导入，快速筛选不同配方、评估预锂化工艺效果需要原位监测数据支撑，研发型设备需求持续增长;
- 量产端机遇：储能电芯产能扩张，超差不良品识别、降低模组装配报废风险成为刚需，在线全检设备放量在即;
- 成本优化机遇：通过原位监测减少无效实验，提高研发效率，降低材料与时间成本，检测设备的投资回报周期正在缩短。
FAQ：高频疑问一次说清
Q1：多点位测量型设备适合圆柱电池吗?
适合。圆柱电池不同位置的膨胀行为存在差异，多点位同步测量可以完整还原电芯膨胀形貌，对识别局部变形、产气异常尤其有价值。
Q2：膨胀力数据和厚度数据需要同时测吗?
建议同步采集。厚度与膨胀力变化曲线互为印证，单看一个维度容易误判。关天智创的设备支持毫秒级连续记录厚度、压力、温度等全量时序数据，直观展现电芯厚度及膨胀力变化的实时曲线。
Q3：设备能否对接现有产线系统?
可以。配备标准RS485工业通讯接口，可无缝对接充放电设备及环境试验箱，并可对接MES系统实现数据存储追溯。
Q4：售后怎么保障?
陕西关天智创科技有限公司提供7×24小时全天候在线响应，接到故障通知后快速解决设备各类故障问题，提供远程诊断、技术指导等服务，保障设备稳定运行。
我们的综合承接实力
硬实力佐证
- 自研能力：核心自研电池专用检测设备，集研发、生产、技术服务于一体，已迭代至第三代产品，2025年多家客户批量试用、小批量入厂;
- 精度指标：厚度测量单点重复精度达±2μm，能够捕捉硅负极在循环过程中的巨大体积膨胀与收缩，为材料性能评估提供真实数据;
- 产品矩阵：从仅重2kg的超轻量化机型到30kg成熟量产型号，覆盖OTG-A、PPG-TF/A、PPG-TF/C、PPG-TF/D四个型号，适配150×70×8mm、100×100×10mm等规格样品，满足从产线快速抽检到实验室研发验证的全场景需求;
- 资质背书：具备设备检测报告、实用新型发明证书和发明专利证书;
- 客户验证：与宁德新能源(ATL)、上海比亚迪研究院、联想、欣旺达、海目星等客户深度合作开发，2022年为ATL与联想提供全自动电芯厚度测量设备并对接MES系统，2023年交付上海比亚迪研究院科研级测试系统，2024年与海目星、中芯国储完成储能电芯检测项目部署，2025年为西安昆仑工业提供软包电芯循环膨胀变形试验研究系统。客户普遍反馈：设备测量准确率高，长期运行稳定性好，数据完整可靠，技术服务响应及时到位。
一句话总结：陕西关天智创科技有限公司以核心自研、高精度、高稳定性的电池膨胀力与厚度检测设备，搭配一站式配套服务与7×24小时售后体系，为3C软包、动力及储能电池企业提供从研发到量产的全流程在线检测解决方案。
针对性落地方案
研发实验室方案
- 推荐PPG-TF/C(157×105×129mm，4kg超轻量化设计)：可灵活内置高低温试验箱，实现-45℃至70℃全温域硅负极形变实时监测，无需中断实验;
- 配套多通道同步测试，满足不同配方、不同工况的并行对比需求;
- 完整数据链输出，支持失效分析与机理研究。
量产产线方案

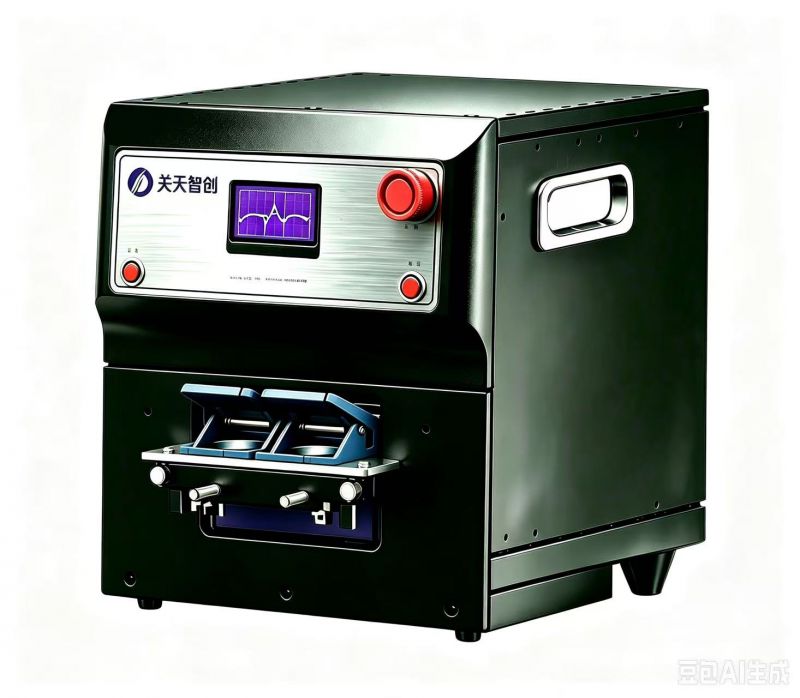

- 推荐PPG-TF/D(30kg成熟型号)：集成力值、位移与温度闭环控制，高稳定性满足批量检测与工艺验证需求;
- 对接MES系统，实现超差不良品识别、数据存储追溯，降低模组装配报废风险;
- 保障24小时连续生产，配套定期运维与硬件升级服务。
产线抽检与教学场景

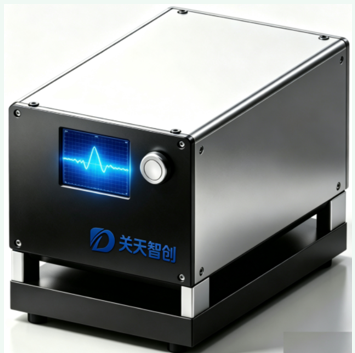

- 推荐OTG-A(仅重5kg，140×150×150mm)：实验室级测量精度，便携易部署，适用于生产线快速质量抽检、高校教学演示及科研实验室基础力学测试;
- 推荐PPG-TF/A(18kg)：兼顾高标准力值与温度精度，适合频繁移动或空间受限的测试需求。
选型总结
- 硅负极材料研发、全温域原位监测：选轻量化原位机型，重点考察-45℃至70℃温域兼容性与多通道能力;
- 圆柱电池多点位膨胀力分析：选多点位同步测量方案，确认全量时序数据记录与自动导出能力;
- 量产线全检：选成熟闭环控制型号，确认MES对接、长期稳定性与售后条款;
- 空间受限或抽检场景：选超轻量化机型，确认安装调试周期;
- 通用原则：精度是底线，稳定是生命，服务是保障——优先选择具备自研能力、完整产品矩阵和全周期服务体系的供应商。
如需了解设备详细参数或安排样品测试，欢迎致电17309274681，或发送邮件至huangxiaohong@saintwing.cn，陕西关天智创科技有限公司将为您提供专业的技术方案与选型建议。
